■ Označení patice
E27, E14
■ Typy na trhu a popis
| Žárovka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | HALOPAR, SPOT, Rxx, PARxx | Parathom Rxx, Parathom PARxx |
| Philips | Reflector, Rxx, PARxx | LEDspot PAR, CorePro LEDspot, Rxx, PARxx |
Reflektorové žárovky s paticí E27 či E14 jsou na síťové napětí. Jsou nabízeny typy s různými reflektory. Nejčastěji se lze setkat s obecným reflektorem (označený R) nebo parabolickým reflektorem (PAR). Parabolický reflektor je obvykle přesnější ve směrování světla a obvykle je nabízen s užším vyzařováním (menší vyzařovací úhly, úhly poloviční svítivosti). Číslo za označením reflektoru označuje průměr v osminách palce.
Reflektorové žárovky se používají pro všeobecné osvětlení (R reflektory v podhledech, hotely, restaurace, foyer) a pro akcentové osvětlení a zdůraznění elementů v místnosti (PAR reflektory, obchody, galerie).
Reflektorové žárovky s paticemi E27 a E14 byly klasické žárovky s příslušným reflektorem, které později nahradily halogenové žárovky. Halogenové žárovky nabízely o něco vyšší účinnost a přibližně dvojnásobnou dobu života.
Na trhu je dostupných již poměrně hodně typů vhodných LED náhrad. Možná omezení:
- stmívání – pouze některé typy LED zdrojů umožňují stmívání a obvykle není možné stmívání v celém rozsahu; při malém světelném toku může být patrné míhání;
- velikost – některé LED náhrady mohou být mírně větší než původní žárovkové světelné zdroje;
- změna vyzařování – v případě adekvátní náhrady za reflektorovou žárovku (stejný typ a velikost reflektoru, stejný úhel polovniční svítivosti) bude změna ve vyzařování minimální,
- světelný tok – množství světla ve směru reflektorové žárovky závisí na úhlu poloviční svítivosti a světelném toku; pro adekvátní náhradu u daného úhlu vyzařování je třeba nahradit stejný či vyšší světelný tok;
- úbytek světelného toku – obyčejné a halogenové žárovky mají oproti LED zdrojům krátkou dobu života, u LED zdrojů je patrný postupný pokles světelného toku (až o desítky procent za dobu života) a je vhodné počáteční světelný tok navýšit;
- náhr. teplota chromatičnosti – žárovky svítí pouze teple bíle (2700-2900 K), u LED náhrad lze barevný tón zvolit;
- podání barev – žárovky mají velmi kvalitní světlo (index podání barev Ra = 100), u většiny LED náhrad postačuje obvyklých Ra = 80, v některých prostorech ale může norma požadovat vyšší hodnoty (Ra = 90);
- omezená maximální teplota – LED náhrady mají obvykle menší interval povolené provozní teploty.

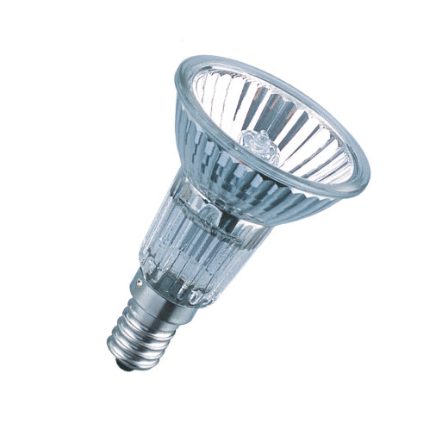

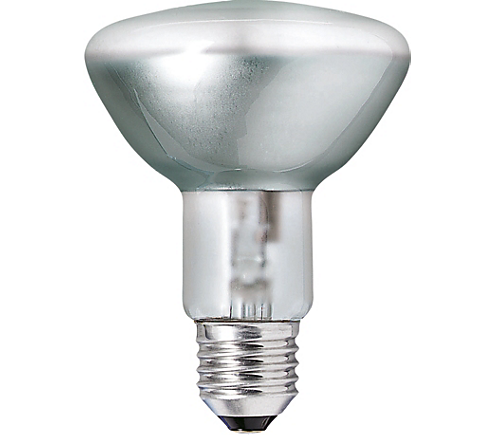

■ Fotka reflektorové žárovky E27/E14
vlevo R, vpravo PAR
 |
 |

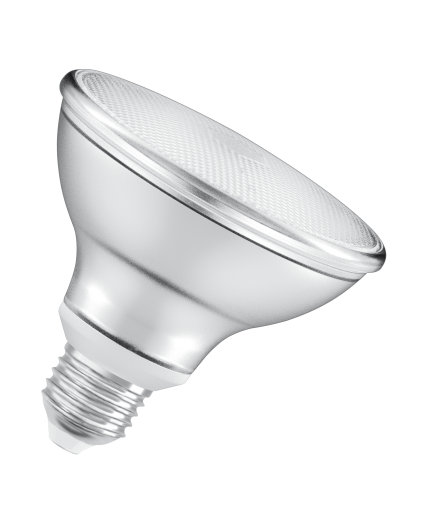

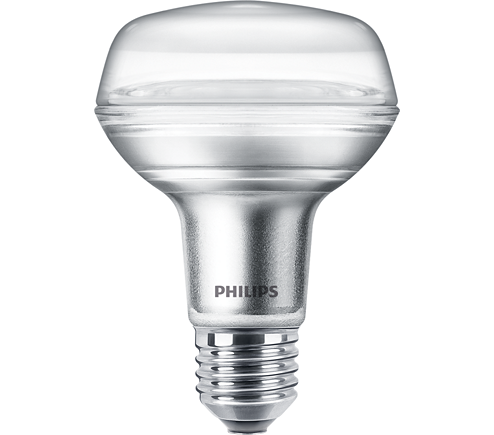

■ Fotka LED náhrady
vlevo R, vpravo PAR
 |
 |
■ Výkonové řady
| Výkonová řada - obyčejné (W) | Světelný tok žárovky (lm) | Výkonová řada - halogenové (W) |
|---|---|---|
| 25 | 90 | 18-20 |
| 40 | 150-200 | 28-30 |
| 60 | 250-350 | 42-46 (R), 50 (PAR) |
| 75 (R), 80 (PAR) | 300-600 | 55-60 (R), 75 (PAR) |
| 100 (R), 120 (PAR) | 500-900 | 70 (R), 100 (PAR) |
Poznámka: Uvedený světelný tok je přibližný. Halogenové žárovky byly nabízeny v různých variantách a výkonové řady tedy nejsou ustálené. Některé halogenové varianty měly nižší světelný tok než varianta, pro kterou byly doporučeny pro náhradu.
■ Dostupné LED náhrady pro reflektorové žárovky
| Příkon (W) | Světelný tok (lm) | Úhel poloviční svítivosti (°) |
|---|---|---|
| 6 | 500 | 25, 40 |
| 13 | 875 | 25 |
| 9,5 | 760 | 25 |
| 1,8 | 150 | 36 |
| 2,8 | 210 | 36 |
| 4 | 345 | 36 |
| 2,6 | 210 | 36 |
| 4,3 | 345 | 36 |
| 5 | 345 | 36 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění a je velká. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků reflektorových žárovek E14/27 R/PAR.
■ Příkon
Reflektorové žárovky E27/E14 pracují přímo připojené na síť, bez předřadníku, a stejně tak jejich LED náhrady, které mají předřadník zabudovány. Příkon žárovky a LED náhrady je tedy přímo porovnatelný.
■ Porovnání žárovky a LED náhrady
| obyč. žárovka | hal. žárovka | LED | |
|---|---|---|---|
| Doba života (h)* | 1000 | 2000 | 15 000 - 25 000 |
| Index podání barev (-) | 100 | 100 | 80-90 |
| Počet sepnutí (-) | ** - | ** - | 50 000 - 100 000 |
| Činitel stárnutí (-) | ** - | ** - | 0,7 |
| Náhr. teplota chromatičnosti (K) | 2700 | 2800-2900 | *** 2 700 - 4 000 |
| Maximální teplota (°C) | ** (200) | ** (200) | 60 - 70 |
| Vyzařování (°) | dle typu | dle typu | dle typu |
| Měrný výkon (lm/W) | 3-7 | 5-9 | 65 - 85 |
| Potenciál úspory | - | cca 90 % |
* průměrná doba života, ** neudává se, *** může se lišit dle typu
■ Ekonomické zhodnocení
Vstupní parametry: příkon reflektorové žárovky je 60 W, příkon LED náhrady 5 W, cena LED náhrady 250 Kč.

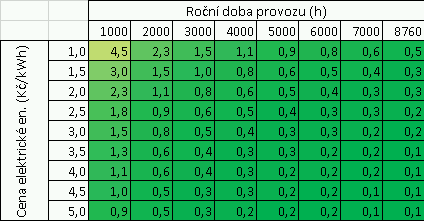

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit a velmi závisí na dalších kvalitativních vlastnostech světelného zdroje (možnost stmívání, vyšší podání barev, vyšší doba života apod.)
■ Úprava svítidla
LED náhrady za reflektorové žárovky E27/E14 nevyžadují žádnou úpravu svítidla.
■ Ekodesign
Na reflektorové žárovky E27/E14 se vztahuje omezení umisťování na trh EU z důvodu velmi nízké účinnosti (od 1.9.2016). Tyto žárovky (obyčejné i halogenové) lze zakoupit pouze ze skladových zásob nebo je možné nahradit LED světelnými zdroji (minimální energetická třída A+).
■ Doporučení a závěr
Reflektorové žárovky E27 a E14 jsou velmi neúčinné a jejich nahrazení za LED světelné zdroje je doporučené. Na trhu existuje mnoho variant náhrad z pohledu vyzařovacího úhlu, světelného toku, stmívání i podání barev. Mohou se vyskytnout specifické situace, kdy náhrada není možná nebo není dostupná, v tom případě je vhodné změnit svítidlo či celé pojetí osvětlovací soustavy.
Pro většinu aplikací nahrazující reflektorovou žárovku je vhodné volit náhradní teplotu chromatičnosti 2700 K, nikoliv 4000 K.
