halogenové žárovky R7s

Označení patice

R7s

Typy na trhu a popis

  Žárovka LED náhrada

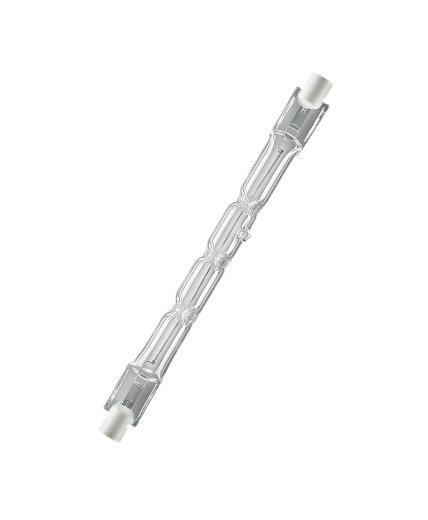

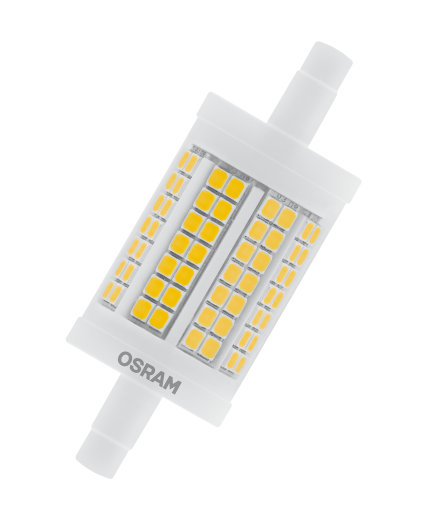

Osram / Ledvance Haloline Parathom Line

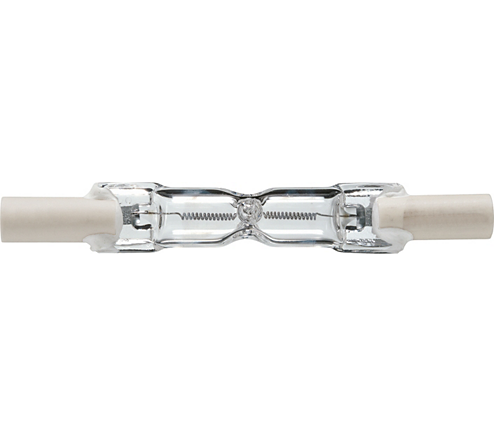

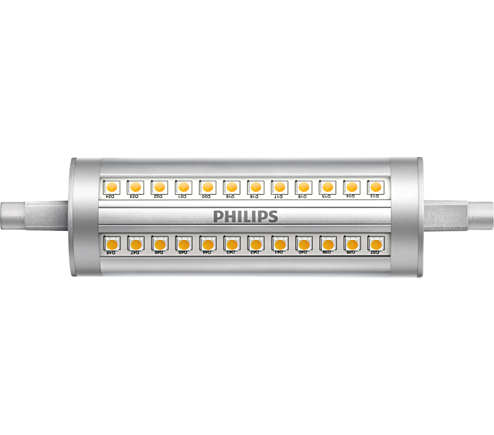

Philips Plusline CorePro LEDlinear

Lineární halogenové žárovky R7s jsou dvoupaticové teplotní světelné zdroje s vláknem na síťové napětí. Jsou poměrně jednoduché, univerzální a snadno škálovatelné pro velké výkony. Tyto vlastnosti předurčily tento světelný zdroj pro použití v místech, kde je potřeba velké množství kvalitního světla s jednoduchou možností stmívání (studia, sály, divadla apod.). V domácích podmínkách se využívají nejčastěji ve stojacích svítidlech nebo ve světlometech osvětlující prostranství u domů. Žárovky R7s se dodávají v několika délkách (nejčastěji 78 mm či 118 mm, ale také 189 mm, 254 mm a 331 mm).

Vzhledem k velkým rozsahům výkonů jsou LED náhrady omezeny. Některé LED náhrady poskytují pouze směrové světlo, které nahrazuje všesměrový lineární světelný zdroj – náhrada je v těchto případech nedokonalá a dochází ke změně vyzařování. Většina moderních LED náhrad pro žárovky R7s vyzařuje 360° a jediným možným omezením je větší velikost světelného zdroje.

Možná omezení R7s náhrad:

  • stmívání – pouze některé typy LED zdrojů umožňují stmívání a obvykle není možné stmívání v celém rozsahu; při malém světelném toku může být patrné míhání;
  • velikost – LED náhrady mají větší průměr než původní žárovkové světelné zdroje;
  • změna vyzařování – LED náhrady mají 360° vyzařování; přesto kvůli větší velikosti v optice svítidla způsobí změnu ve vyzařování;
  • světelný tok – pro danou délku je vhodné nahrazovat LED světelnými zdroji s dostatečným světelným tokem; u větších výkonů (nad cca 150 W) je možné, že na trhu nebude vhodná LED náhrada;
  • úbytek světelného toku – obyčejné a halogenové žárovky mají oproti LED zdrojům krátkou dobu života, u LED zdrojů je patrný postupný pokles světelného toku (až o desítky procent za dobu života) a je vhodné počáteční světelný tok navýšit;
  • náhr. teplota chromatičnosti – žárovky svítí pouze teple bíle (2700-3000 K), u LED náhrad lze barevný tón zvolit;
  • podání barev – žárovky mají velmi kvalitní světlo (index podání barev Ra = 100), u většiny LED náhrad postačuje obvyklých Ra = 80, v některých prostorech ale může norma požadovat vyšší hodnoty (Ra = 90);
  • omezená maximální teplota – LED náhrady mají obvykle menší interval povolené provozní teploty.



Fotka lineární žárovky R7s



Fotka LED náhrady



Výkonové řady

Výkonová řada - obyčejné (W) Světelný tok žárovky (lm)
60 840
100 1600
150 2500
200 3500
300 5300
500 9500
750 16500
1000 22000
1500 36000
2000 44000

Zvýrazněny jsou výkonové řady, u nichž lze předpokládat bezproblémovou náhradu z pohledu světelného toku.

Poznámka: Uvedený světelný tok je přibližný. Halogenové žárovky byly nabízeny v různých variantách a výkonové řady tedy nejsou ustálené. Některé halogenové varianty měly nižší světelný tok než varianta, pro kterou byly doporučeny pro náhradu.

Dostupné LED náhrady

Příkon (W) Světelný tok (lm)
8 1055
11,5 1521
15 2000
17,5 2452
6,5 806
14 1600
14 2000

Poznámka: Nabídka na trhu LED náhrad se dynamicky mění a je velká. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků žárovek R7s.



Příkon

Žárovky R7s pracují přímo připojené na síť, bez předřadníku, a stejně tak jejich LED náhrady, které mají předřadník zabudovány. Příkon žárovky a LED náhrady je tedy přímo porovnatelný.



Porovnání žárovky a LED náhrady

  žárovka LED
Doba života (h)* 2000 15 000
Index podání barev (-) 100 80
Počet sepnutí (-) ** - 50 000 - 100 000
Činitel stárnutí (-) ** - 0,7
Náhr. teplota chromatičnosti (K) 3000 *** 2 700 - 4 000
Maximální teplota (°C) ** (200) 60 - 90
Vyzařování (°) 360° 360° či méně (dle typu)
Měrný výkon (lm/W) 15 130 - 140
Potenciál úspory - cca 85-90 %

* průměrná doba života, ** neudává se, *** může se lišit dle typu

Ekonomické zhodnocení

Vstupní parametry: příkon reflektorové žárovky je 100 W, příkon LED náhrady 15 W, cena LED náhrady 400 Kč.

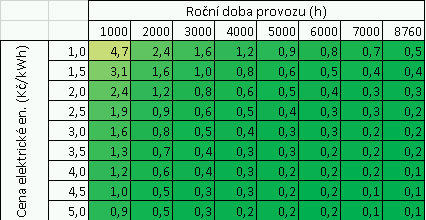

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).

Poznámka: cena LED náhrady se může měnit a velmi závisí na dalších kvalitativních vlastnostech světelného zdroje (možnost stmívání, vyšší podání barev apod.)

Úprava svítidla

LED náhrady za žárovky R7s nevyžadují žádnou úpravu svítidla.

Ekodesign

Na žárovky R7s se vztahuje omezení umisťování na trh EU z důvodu velmi nízké účinnosti (od 1.9.2016): minimální povolená energetická třída je C, což v praxi znamená úsporné halogenové žárovky nebo LED náhrady.

Od 1.9.2021 se na žárovky R7s bude vztahovat nové nařízení ekodesignu. Pro světelné zdroje do 2700 lm bude možné i nadále použít velmi úsporné halogenové žárovky, pro silnější světelné zdroje bude třeba použít LED náhradu či zcela vyměnit svítidlo.

Doporučení a závěr

Žárovky R7s jsou velmi neúčinné. Nahradit je LED světelnými zdroji jde nicméně pouze zčásti u nejběžnějších typů (v těchto případech je vhodné zajistit, zda potřebujeme stmívatelnost). U typů s vysokými světelnými toky je vhodné spíše postupně vyměnit celé svítidlo.

Pro většinu aplikací nahrazující žárovku je vhodné volit náhradní teplotu chromatičnosti 2700 K, nikoliv 4000 K.
