■ Označení patice
E27, E40
■ Označení typů na trhu a popis
| Výbojka | LED náhrada | |||
|---|---|---|---|---|
| Eliptické | Tubulární | Eliptické | Tubulární | |
| Osram / Ledvance | HQI-E, HCI-E | HQI-T, HCI-TT | HQL LED PRO | - |
| Philips | HPI, CDM-E | HPI, CDM-T, CDO-TT | TrueForce LED | TrueForce LED Road |
| Tesla | RVI | - | - | |
Halogenidové výbojky jsou velmi širokou skupinou světelných zdrojů. Halogenidové výbojky se používají jak v provedeních s malým světelným tokem (osvětlení pro obchody, akcentové osvětlení), tak také osvětlení s mimořádně vysokým světelným tokem (osvětlení hal, prostranství, nádraží, letišť, veřejné osvětlení apod.). Podobně široký je výčet používaných patic. Z hlediska LED náhrad nicméně zúžíme popis na halogenidové výbojky s paticemi E27 či E40 a nejčastěji v tradičním eliptickém nebo tubulárním tvaru.
Halogenidové výbojky jsou účinným světelným zdrojem (měrný výkon více než 100 lm/W), mají obvykle velmi kvalitní světlo (index podání barev 80 či 90) a náhr. teplotu chromatičnosti i velmi nízkou (od 2800 K více). Některé instalace mohou být vybaveny stmívacím systémem, který by mohl být pro LED náhrady nekompatibilní. Potenciál úspory tedy není vysoký a při zahrnutí i dalších světelně technických parametrů může být náhrada za LED nesmyslná či neuskutečnitelná. LED náhrady lze tedy využít jen v několika málo případech a lze předpokládat delší dobu návratnosti. Vždy je třeba znát konkrétní parametry nahrazované halogenidové výbojky.
Pro patice E27 a E40 jsou baňky halogenidových výbojek buď eliptické nebo tubulární (podobně jako u sodíkových výbojek). Tubulární výbojky umožňují lepší směrování světelného toku ve svítidle, ale nabídka LED náhrad je malá. Z pohledu LED náhrad se tedy možnosti zužují pouze na náhradu nestmívaných eliptických halogenidových výbojek s průměrnými světelně technickými parametry (náhr. teplota chromatičnosti 3000-4000 K, index podání barev 80).

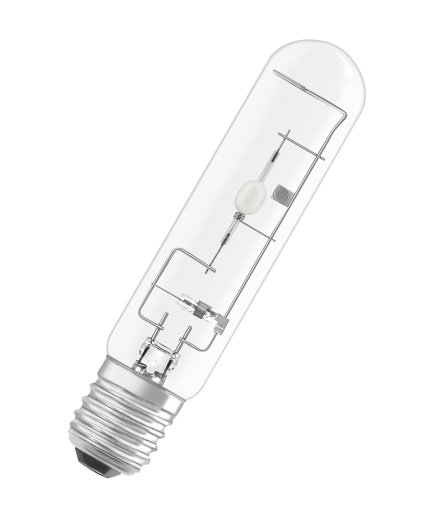

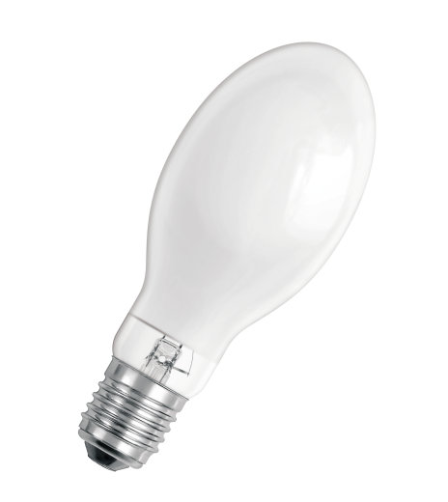

■ Fotka halogenidové výbojky
vlevo tubulární výbojka, vpravo eliptická výbojka
 |
 |

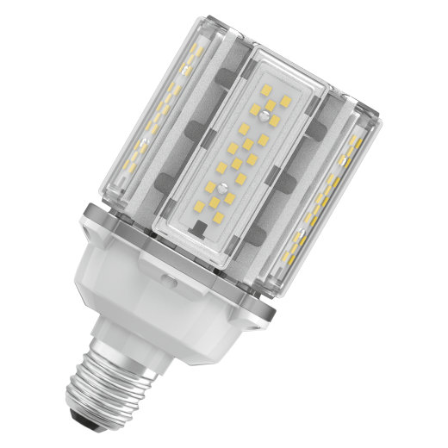

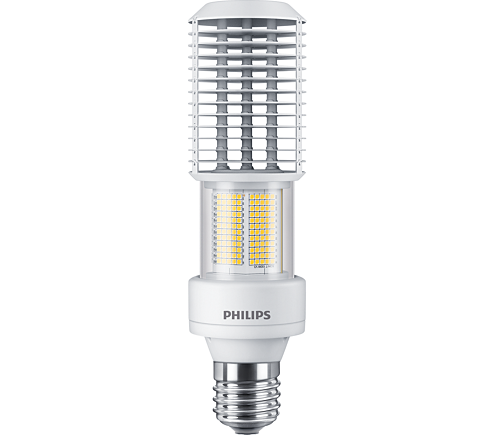

■ Fotka LED náhrady
vlevo tubulární náhrada, vpravo eliptická náhrada (360°)
 |
 |
■ Výkonové řady halogenidových výbojek
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 35 | 3500 |
| 50 | 5200 |
| 70 | 7000 |
| 100 | 10000 |
| 150 | 15000 |
| 250 | 28000 |
| 400 | 45000 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, bude se lišit u jednotlivých typů.
■ Dostupné LED náhrady pro sodíkové výbojky
| Příkon (W) | Světelný tok (lm) | Typ náhrady |
|---|---|---|
| 23 | 2700 | eliptické |
| 30 | 3600 | eliptické |
| 46 | 5400 | eliptické |
| 95 | (2700 K) 11700 | eliptické |
| 95 | (4000 K) 13000 | eliptické |
| 21 | 2850 | eliptické |
| 28 | 3800 | eliptické |
| 42 | 5700 | eliptické |
| 25 | 3100 | eliptické |
| 25 | 4000 | tubulární |
| 55 | 8400 | tubulární |
| 68 | 11200 | tubulární |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků halogenidových výbojek.
■ Příkon
Halogenidové výbojky jsou provozovány s elektromagnetickým předřadníkem či elektronickým předřadníkem. K příkonu výbojky je tedy třeba vždy připočítat ztrátový výkon na předřadníku. Pokud není známý typ, je možné výkon výbojky vynásobit koeficientem 1,2. Příklad: svítidlo s 100W výbojkou má přibližný celkový příkon 120 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 68 W má příkon 68 W.
■ Porovnání halogenidové výbojky a LED náhrady
| výbojka | LED | |
|---|---|---|
| Doba života (h) | 20 000 (i více) | 50 000 |
| Index podání barev (-) | 80-90 | 70-80 |
| Počet sepnutí (-) | * - | 50 000 - 100 000 |
| Činitel stárnutí (-) | 0,75 | 0,7 |
| Náhr. teplota chromatičnosti (K) | 2 800 - 4 000 | 3 000 - 4 000 |
| Maximální teplota (°C) | * (200) | 70 - 90 |
| Vyzařování (°) | 360 | 360 |
| Měrný výkon (se započtením předřadníku) (lm/W) | 80 - 90 | 120 - 170 |
| Potenciál úspory | - | cca 20-30 % |
* neudává se
■ Úprava svítidla
Většina LED náhrad za vysokotlaké výbojky je určena pro výměnu výbojky provozované s elektromagnetickým předřadníkem (nemusí být tedy potřeba žádná úprava svítidla). U svítidel s elektronickým předřadníkem je nutné předřadník vypojit. Vždy je nutné se nicméně držet pokyny výrobce LED světelného zdroje, které se mohou pro jednotlivé typy lišit.
■ Ekonomické zhodnocení
Ekonomické zhodnocení je obdobné jako pro sodíkové výbojky. Vzhledem k malému potenciálu úspory a vzhledem ke specifičnosti halogenidových výbojek neuvádíme ekonomické porovnání.
■ Doporučení a závěr
LED náhrady za rtuťové, sodíkové a halogenidové výbojky jsou obvykle identické výrobky a vhodnost náhrady je nutné zvážit vůči konkrétnímu typu výbojky. Halogenidové výbojky nicméně tvoří velmi širokou skupinu světelných zdrojů s rozličnými parametry a některé halogenidové výbojky mají velmi teple bílé světlo (nízkou náhr. teplotu chromatičnosti) či velmi dobré podání barev. Náhrada těchto speciálních typů je nemožná či nesmyslná. Náhradu za LED lze tedy pouze doporučit u běžných typů halogenidových výbojek (eliptické, náhr. teplota chromatičnosti 3000-4000 K, podání barev 80), které jsou nestmívané. I v těchto případech je třeba pečlivě zvážit, zda není vhodnější celková modernizace osvětlovací soustavy.
