■ Označení patice
G23
■ Označení typů na trhu
| Zářivka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | Dulux S | Dulux S LED EM |
| Philips | Master PL‑S | CorePro LED PLS |
■ Výkonové řady kompaktních zářivek G23
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 5 | 250 |
| 7 | 400 |
| 9 | 600 |
| 11 | 900 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se především lišit dle parametru náhradní teploty chromatičnosti (vyšší teploty chromatičnosti mají obvykle o něco vyšší světelný tok), v tabulce jsou uvedeny primárně hodnoty pro 3000 K.
■ Dostupné LED náhrady pro G23
| Příkon (W) | Světelný tok (lm) |
|---|---|
| 4,5 | 450 |
| 5,0 | 520 |
| 6,0 | 630 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků kompaktních zářivek.
■ Příkon
Kompaktní zářivky s paticí G23 jsou provozovány s elektromagnetickým předřadníkem. K příkonu zářivky je tedy třeba vždy připočítat ztrátový výkon na elektromagnetickém předřadníku. Pokud není známý typ, je možné výkon zářivky vynásobit koeficientem 1,2. Příklad: svítidlo s 9W zářivkou má přibližný celkový příkon 10,8 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 4,5 W má příkon 4,5 W.

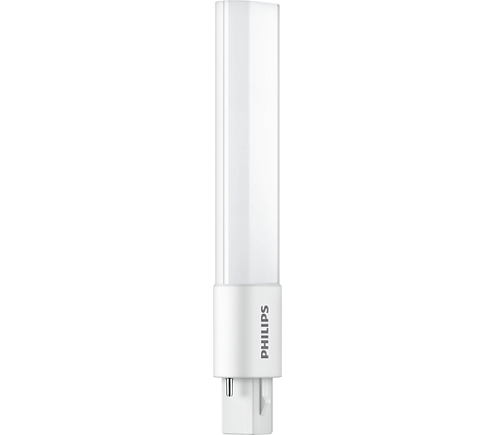

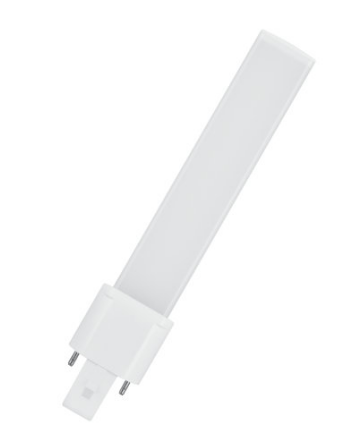

■ Fotka
 |
 |
■ Porovnání zářivky a LED náhrady
| zářivka | LED | |
|---|---|---|
| měrný výkon (se započtením předřadníku) | cca 50 lm/W | cca 100 lm/W |
| potenciál úspory | - | cca 50 % |
■ Ekonomické zhodnocení
Vstupní parametry: příkon zářivky včetně elektromagnetického předřadníku 10,8 W, příkon LED náhrady 4,5 W, cena LED náhrady 160 Kč.

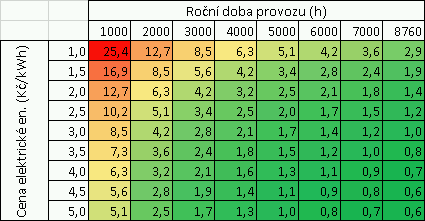

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
