halogenové žárovky G53

Označení patice

G53

Typy na trhu a popis

  Žárovka LED náhrada
Osram / Ledvance HALOSPOT Parathom Pro
Philips MASTERLine, Aluline MASTER LEDSpot LV

Halogenové žárovky s paticí G53 je směrový světelný zdroj na malé napětí 12 V a obvykle s velmi úzkým a ohraničeným vyzařováním. Směrové žárovky s paticí G53 se používají s parabolickým reflektorem (PAR36, někdy označovaný jako AR111). Halogenové žárovky s paticí G53 se používají pro akcentové osvětlení (zdůraznění elementů v místnosti, obchody, výstavy, zdravotnictví) i pro všeobecné osvětlení (zasedací místnosti, hotely, restaurace, foyer). Patice G53 se používá pouze s malým napětím (12 V) a v rámci osvětlovací soustavy musí být přítomen transformátor upravující napájení.

Halogenové žárovky G53 sdílejí vlastnosti s ostatními halogenovými žárovkami na malé napětí: doba života 3000-4000 h, výborná kvalita světla, teplota chromatičnosti cca 2900 K, vysoká teplota. Halogenové žárovky na malé napětí mají o trochu vyšší účinnost a dobu života než halogenové žárovky na síťové napětí.

Na trhu je dostupných již poměrně hodně typů LED náhrad s paticí G53. Možná omezení:

  • stmívání – pouze některé typy LED zdrojů umožňují stmívání a obvykle není možné stmívání v celém rozsahu; při malém světelném toku může být patrné míhání;
  • velikost – délka halogenové žárovky s reflektorem má 67 mm a průměr 111 mm, některé LED náhrady mohou být mírně větší;
  • změna vyzařování – směrová žárovka vyzařuje v určitém úhlu (úhel poloviční svítivosti), LED zdroj by měl mít pro optimální náhradu stejný nebo obdobný vyzařovací úhel;
  • světelný tok – množství světla ve směru směrové žárovky závisí na úhlu vyzařování (úhel poloviční svítivosti) a světelném toku; pro adekvátní náhradu u daného úhlu vyzařování je třeba nahradit stejný či vyšší světelný tok;
  • úbytek světelného toku – halogenové žárovky mají oproti LED zdrojům krátkou dobu života, u LED zdrojů je patrný postupný pokles světelného toku (až o desítky procent za dobu života) a je vhodné počáteční světelný tok navýšit;
  • náhr. teplota chromatičnosti – halogenové žárovky svítí pouze teple bíle (cca 2900 K), u LED náhrad lze barevný tón zvolit;
  • podání barev – žárovky mají velmi kvalitní světlo (index podání barev Ra = 100), u většiny LED náhrad postačuje obvyklých Ra = 80, v některých prostorech ale může norma požadovat vyšší hodnoty (Ra = 90);
  • omezená maximální teplota – LED náhrady mají obvykle menší interval povolené provozní teploty.

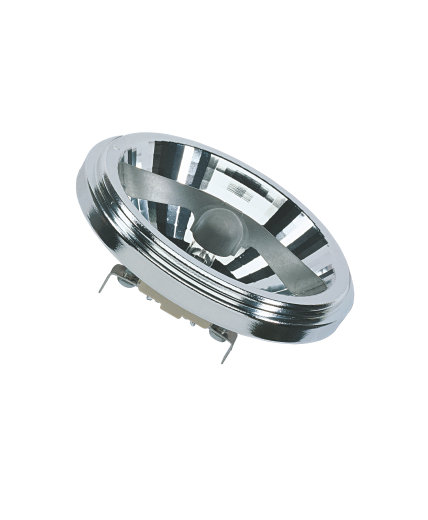

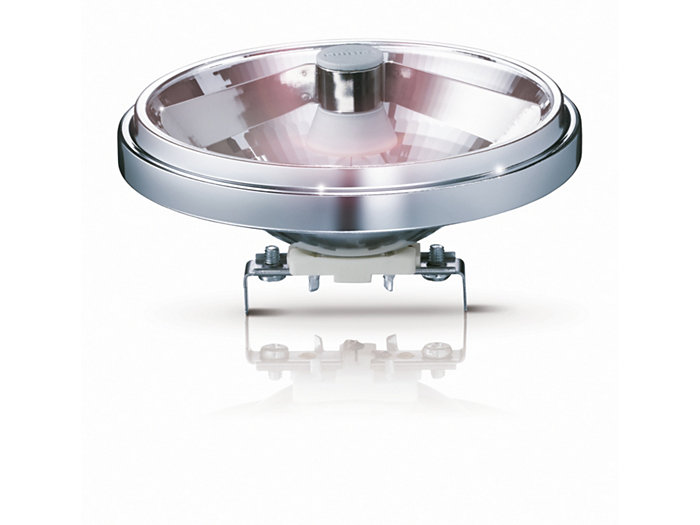

Fotka halogenové žárovky G53

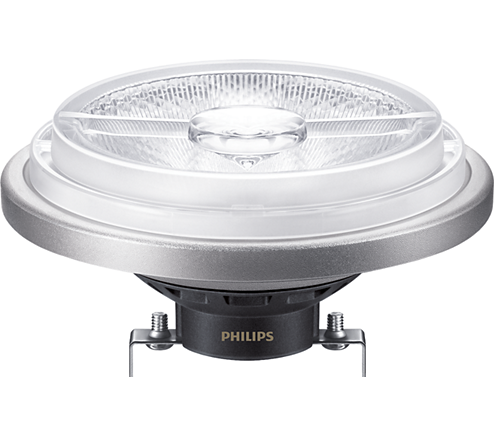

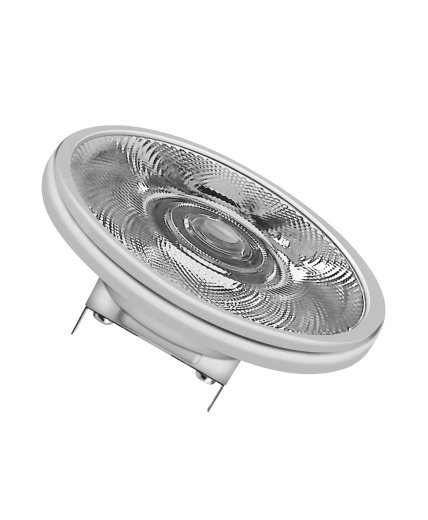

Fotka LED náhrady



Výkonové řady halogenových žárovek G53

Výkonová řada (W) Světelný tok žárovky (lm)
50 (30, 35) 320-550
75 (45, 50) 800-850
100 (60, 65) 1100-1200

Halogenové žárovky jsou obvykle v provedení s úhlem poloviční svítivosti: 4°, 6°, 8°, 24°, 45°.

Dostupné LED náhrady pro G53

Příkon (W) Světelný tok (lm) Úhel poloviční svítivosti (°)
10,8 680 24
11,8 650 40
15,0 800 24
16,0 1100 24
11,0 560 24
15,0 800 24
20,0 1160 40

Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků halogenových žárovek G53.



Příkon

Halogenové žárovky na malé napětí pracují připojené přes transformátor a stejně tak jejich LED náhrady. Při výpočtu úspory se tedy ztrátový výkon transformátoru na výpočtu téměř neprojeví a lze počítat přímo s příkony světelných zdrojů.



Porovnání žárovky a LED náhrady

   žárovka LED
Doba života (h)* 3000-4000 40 000
Index podání barev (-) 100 80-90
Počet sepnutí (-) ** - 50 000 - 100 000
Činitel stárnutí (-) ** - 0,7
Náhr. teplota chromatičnosti (K) 2 800 *** 2 700 - 4 000
Maximální teplota (°C) ** (200) 60 - 70
Vyzařování (°) 4 - 40 24 - 40
Měrný výkon (lm/W) 10-15 55 - 70
Potenciál úspory - cca 70-80 %

* průměrná doba života, ** neudává se, *** může se lišit dle typu

Ekonomické zhodnocení

Vstupní parametry: příkon halogenové žárovky je 100 W, příkon LED náhrady 16 W, cena LED náhrady 500 Kč.

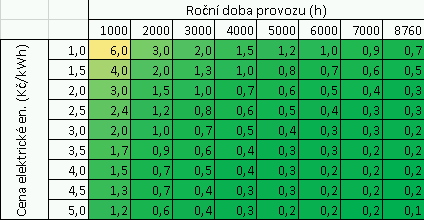

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).

Poznámka: cena LED náhrady se může měnit a velmi závisí na dalších kvalitativních vlastnostech světelného zdroje (možnost stmívání, vyšší podání barev, vyšší doba života apod.)

Úprava svítidla

LED náhrady za reflektorové žárovky G53 nevyžadují žádnou úpravu svítidla.

Ekodesign

Na halogenové žárovky G53 se vztahuje omezení umisťování na trh EU z důvodu nízké účinnosti (od 1.9.2016): povolené jsou pouze žárovky s dobou života minimálně 4000 h a v energetické třídě B. LED náhrady musí být v energetické třídě A+.

Doporučení a závěr

Halogenové žárovky G53 jsou neúčinné a jejich nahrazení za LED světelné zdroje je doporučené, pokud je možné. Na trhu existuje mnoho variant náhrad z pohledu vyzařovacího úhlu, světelného toku, stmívání i podání barev. Mohou se nicméně vyskytnout specifické situace, kdy náhrada není možná nebo není dostupná (zejména u velmi malých vyzařovacích úhlů 4-8°). V tom případě je vhodné nepoužívat LED náhrady a ponechat halogenovou žárovku; popřípadě je možné vyměnit celé svítidlo.

Pro většinu aplikací nahrazující halogenovou žárovku je vhodné volit náhradní teplotu chromatičnosti 2700 K, nikoliv 4000 K.

Žárovky s paticí G53 se často využívají v aplikacích s požadovaným vysokým podáním barev. Vhodné je tedy zvolit adekvátní LED náhrady (Ra = 90).
