■ Označení patice
G9
■ Typy na trhu a popis
| Žárovka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | HALOPIN | PARATHOM LED PIN G9 |
| Philips | Halogen Clickline | CorePro LEDcapsule |
Malé halogenové žárovky s paticí G9 je všesměrový světelný zdroj. Baňka ma tvar malé kapsle. Díky malé velikosti je často používaná v různých designových svítidlech, lustrech či směrových reflektorech. Existují také realizace pro plošné osvětlení (podhledová svítidla). Halogenová žárovka G9 pracuje na síťovém napětí.
Halogenové žárovky G9 sdílejí vlastnosti s ostatními halogenovými žárovkami na síťové napětí: doba života 2000 h, výborná kvalita světla, teplota chromatičnosti cca 2800 K.
Na trhu je dostupných již poměrně hodně typů LED náhrad s paticí G9. Možná omezení:
- stmívání – pouze některé typy LED zdrojů umožňují stmívání a obvykle není možné stmívání v celém rozsahu; při malém světelném toku může být patrné míhání;
- velikost – délka halogenové žárovky má cca 45 mm, většina LED náhrad je mírně delších;
- změna vyzařování – většina LED náhrad nemá dokonalé všesměrové vyzařování, může tedy dojít ke změně rozložení světla v místnosti;
- světelný tok – LED náhrady umožňují nahradit pouze část světelného toku a nejvyšší výkonové řady nemají adekvátní LED náhradu;
- úbytek světelného toku – halogenové žárovky mají oproti LED zdrojům krátkou dobu života, u LED zdrojů je patrný postupný pokles světelného toku (až o desítky procent za dobu života) a je vhodné počáteční světelný tok navýšit;
- náhr. teplota chromatičnosti – halogenové žárovky svítí pouze teple bíle (2800-2900 K), u LED náhrad lze barevný tón zvolit;
- podání barev – žárovky mají velmi kvalitní světlo (index podání barev Ra = 100), u většiny LED náhrad postačuje obvyklých Ra = 80, v některých prostorech ale může norma požadovat vyšší hodnoty (Ra = 90);
- omezená maximální teplota – LED náhrady mají obvykle menší interval povolené provozní teploty (poznámka: některé žárovky s paticí G9 jsou určeny pro provoz do trub, takové nemají žádnou vhodnou LED náhradu).

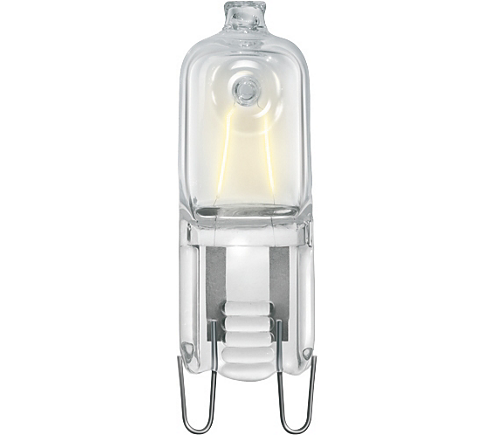

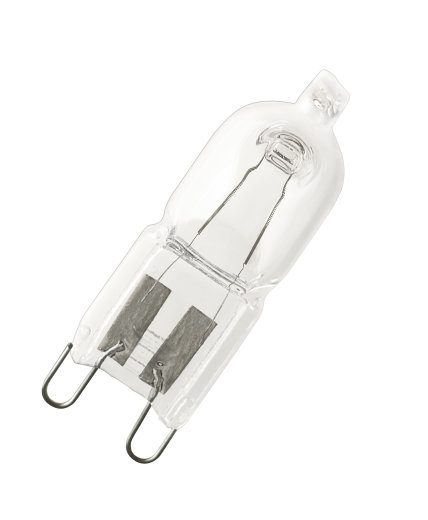

■ Fotka halogenové žárovky G9
 |
 |

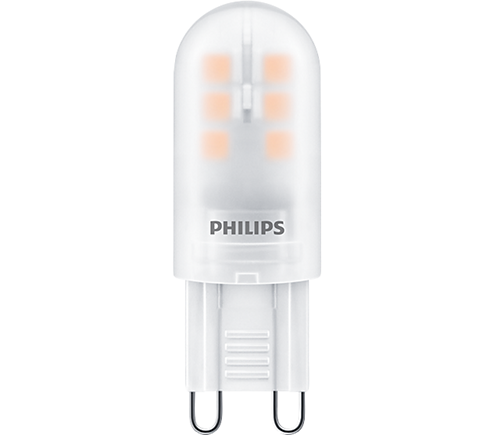

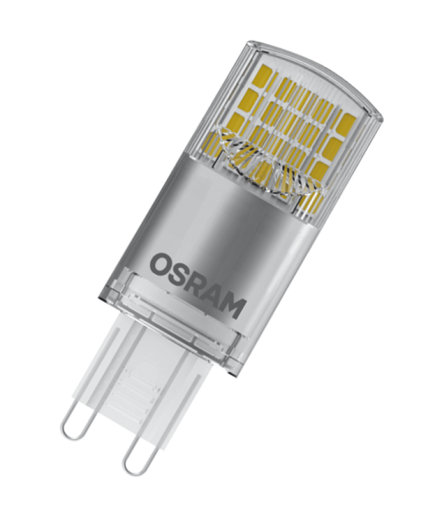

■ Fotka LED náhrady
 |
 |
■ Výkonové řady halogenových žárovek G9
| Výkonová řada (W) | Světelný tok žárovky (lm) |
|---|---|
| 25 | 260 |
| 40 | 490 |
| 60 | 820 |
| 75 | 1100 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
■ Dostupné LED náhrady pro G9
| Příkon (W) | Světelný tok (lm) |
|---|---|
| 3,8 | 470 |
| 1,9 | 200 |
| 2,6 | 320 |
| 4,8 | 600 |
| 2,3 | 215 |
| 3,2 | 400 |
| 1,9 | 210 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků halogenových žárovek G9.
■ Příkon
Halogenové žárovky pracují přímo připojené na síť, bez předřadníku, a stejně tak jejich LED náhrady, které mají předřadník zabudovány. Příkon žárovky a LED náhrady je tedy přímo porovnatelný.
■ Porovnání obyčejné žárovky a LED náhrady
| hal. žárovka | LED | |
|---|---|---|
| Doba života (h)* | 2000 | 15 000 |
| Index podání barev (-) | 100 | 80 |
| Počet sepnutí (-) | ** - | 30 000 - 100 000 |
| Činitel stárnutí (-) | ** - | 0,7 |
| Náhr. teplota chromatičnosti (K) | 2 800 | 2 700 - 4 000 |
| Maximální teplota (°C) | ** (200) | 40 - 60 |
| Vyzařování (°) | 360 | *** 300 |
| Měrný výkon (lm/W) | 10-15 | 100 - 120 |
| Potenciál úspory | - | cca 80-90 % |
* průměrná doba života, ** neudává se, *** může se lišit dle typu
■ Ekonomické zhodnocení
Vstupní parametry: příkon halogenové žárovky je 25 W, příkon LED náhrady 2,6 W, cena LED náhrady 150 Kč.

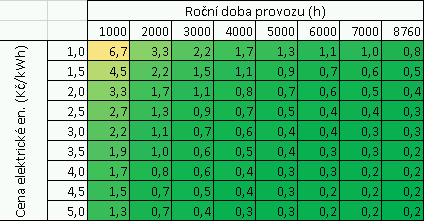

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit a velmi závisí na dalších kvalitativních vlastnostech světelného zdroje (možnost stmívání, vyšší podání barev, vyšší doba života apod.)
■ Úprava svítidla
LED náhrady za halogenové žárovky G9 nevyžadují žádnou úpravu svítidla.
■ Ekodesign
Halogenové žárovky G9 byly omezeny v rámci nařízení ekodesignu pouze částečně (minimální energetická třída C od 1.9.2016). V rámci nového nařízení, které bude platit od 1.9.2021, se očekává zákaz umisťování na trh EU těchto světelných zdrojů s výjimkou typů, které jsou určeny pro provoz při vysokých teplotách.
■ Doporučení a závěr
Pro malé výkony halogenových žárovek G9 je náhrada za LED doporučená, pokud nezpůsobí výraznou změnu ve vyzařování v daném prostoru (vhodný je pilotní projekt) nebo pokud náhradě nebrání jiné problémy (stmívání, vysoká teplota, omezený prostor ve svítidle apod.). Pro větší výkony halogenových žárovek je možné použít LED náhradu pouze v případě, že snížení celkové osvětlenosti v místnosti nezpůsobí problémy a je žádoucí. Podobně jako u obyčejných žárovek je vhodné nahrazovaný světelný tok mírně navýšit, aby postupný úbytek světelného toku neznamenal výrazné snížení osvětlení. Pro většinu aplikací nahrazující halogenovou žárovku je vhodné volit náhradní teplotu chromatičnosti 2700 K, nikoliv 4000 K.
