■ Označení patice
G24q (čtyřkolíková)
■ Označení typů na trhu
| Zářivka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | Dulux D/E | Dulux D/E LED HF |
| Philips | Master PL‑C (4 pin) | CorePro LED PLC 4P |
■ Výkonové řady kompaktních zářivek G24q
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 10 | 600 |
| 13 | 900 |
| 18 | 1200 |
| 26 | 1800 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se především lišit dle parametru náhradní teploty chromatičnosti (vyšší teploty chromatičnosti mají obvykle o něco vyšší světelný tok), v tabulce jsou uvedeny primárně hodnoty pro 3000 K.
■ Dostupné LED náhrady pro G24q
| Příkon (W) | Světelný tok (lm) |
|---|---|
| 6,5 | 650 |
| 7,0 | 640 |
| 9,0 | 950 |
| 10,0 | 920 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků kompaktních zářivek.
■ Příkon
Kompaktní zářivky s paticí G24q jsou provozovány s elektronickým předřadníkem (na rozdíl od G24d). K příkonu zářivky je třeba připočítat ztrátový výkon na elektronickém předřadníku. Pokud není známý typ, je možné výkon zářivky vynásobit přibližným koeficientem 1,1. Příklad: svítidlo s 13W zářivkou má přibližný celkový příkon 14,3 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 9 W má příkon 9 W.

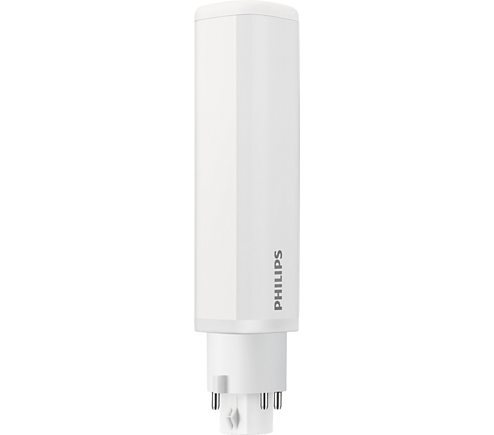

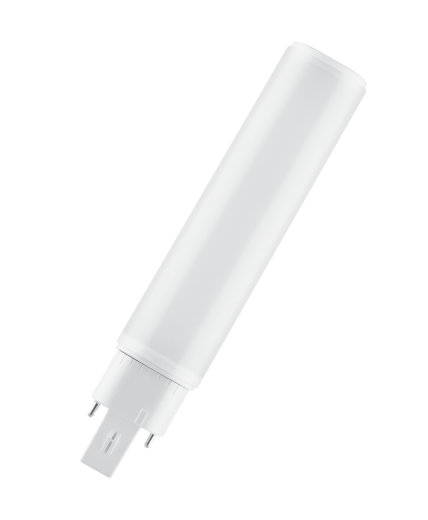

■ Fotka
 |
 |
■ Porovnání zářivky a LED náhrady
| zářivka | LED | |
|---|---|---|
| měrný výkon (se započtením předřadníku) | cca 60 lm/W | cca 100 lm/W |
| potenciál úspory | - | cca 40 % |
■ Ekonomické zhodnocení
Vstupní parametry: příkon zářivky včetně elektronického předřadníku 14,3 W, příkon LED náhrady 9 W, cena LED náhrady 300 Kč.

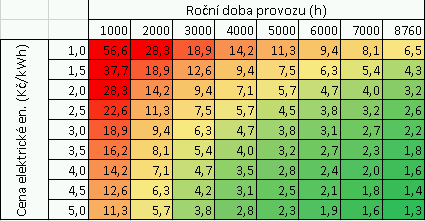

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
