Nástrčné zářivky

Nástrčné zářivky S (G23)

Nástrčné zářivky D (G24d)

Nástrčné zářivky D/E (G24q)

Nástrčné zářivky L (2G11)

Popis a obvyklé použití

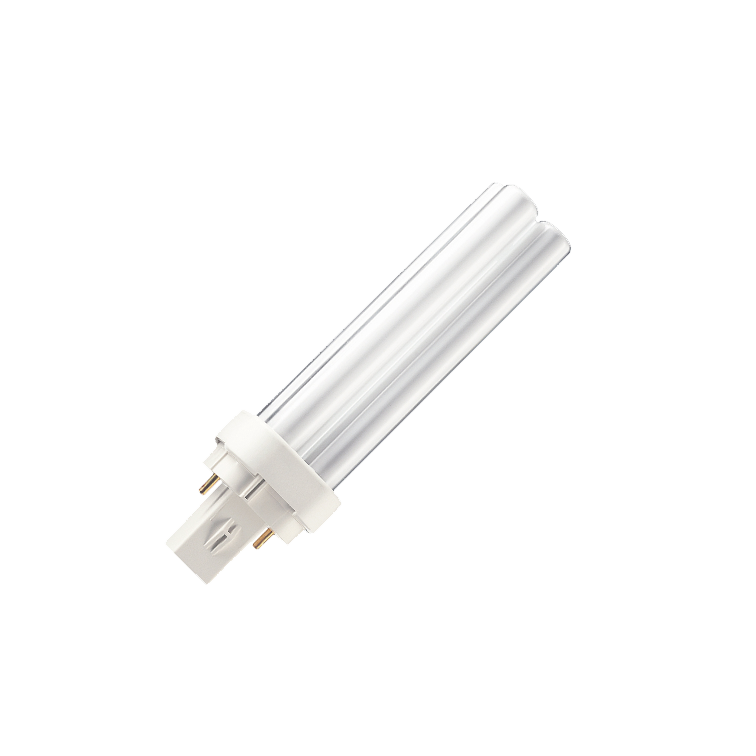

Nástrčné zářivky, přesněji kompaktní zářivky bez integrovaného předřadníku (CFLni), jsou typem klasických zářivek (nízkotlakých výbojek), které mají obvykle jednu patici, které poskytují relativně kvalitní světlo a poskytovaly i dobrou účinnost. Používají se obvykle v komerčních prostorech a ve službách, např. v obchodech, čekárnách, foyer, chodbách. Obvyklé je použití v zapuštěných svítidlech (tzv. svítidla typu downlight), nástěnných svítidlech nebo závěsných svítidlech. Kompaktní zářivky pracují s elektromagnetických předřadníkem (obvykle dvoukolíkové) i elektronickým předřadníkem (obvykle čtyřkolíkové). Kompaktní zářivky s paticí 2G11 mají relativně vysoký světelný tok a někdy se používají i pro plošné osvětlení (kanceláře, haly).

Běžné parametry

  zářivka LED náhrada
Doba života (h) 10 000 - 20 000* 30 000
Index podání barev (-) 80 80
Počet sepnutí - ** 50k - 200k
Činitel stárnutí 0,75 0,7
Náhr. teplota chromatičnosti (K) 3000, 4000 3000, 4000
Maximální teplota (°C) - *** 45
Patice dle typu dle typu
Měrný výkon (s předřadníkem) (lm/W)

50-70

90-130

pozn.: * dle předřadníku, **, *** neuvádí se

Potenciál úspory

Potenciál úspory je nejvyšší při náhradě kompaktních zářivek pracujících s elektromagnetickým předřadníkem (cca 50 % příkonu). Tuto úsporu lze očekávat tedy u patic G23 a G24d. O něco nižší úspora je očekávána u elektronického předřadníku (G24q). Kompaktní zářivky 2G11 nabízejí úsporu cca 50 % (nicméně s horší návratností).

LED náhrady

LED náhrady jsou nabízeny na trhu od roku 2019 a jedná se nejčastěji o následující typy:

  • Kompaktní zářivky bez integrovaného předřadníku S (patice G23),
  • Kompaktní zářivky bez integrovaného předřadníku D (patice G24d),
  • Kompaktní zářivky bez integrovaného předřadníku D/E (patice G24q),
  • Kompaktní zářivky bez integrovaného předřadníku L (patice 2G11).

Lze předpokládat, že nabídka LED náhrad se bude dále zvyšovat a zahrne i další typy.

Úprava svítidla

U většiny LED náhrad není třeba žádná změna svítidla. Vždy je ale nutné se řídit pokyny výrobce.

Omezení použití

  • prostorová – výrobci nahrazují konkrétní velikosti jednotlivých typů a nepředpokládají se problémy;
  • změna vyzařování – LED náhrady vyzařují světlo více směrově a i přes snahu výrobců o omezení změn lze očekávat změnu ve vyzařování, nejméně pravděpodobně ve svítidlech typu downlight (zapuštěných svítidlech), nejvíce v přisazených svítidlech;
  • světelný tok – pro adekvátní náhradu je třeba nahradit celý světelný tok původní zářivky;
  • právní – svítidla byla dodána na trh s prohlášením o shodě uvažující provoz s kompaktní zářivkou; při provozu LED náhrady přebírá zodpovědnost subjekt, který provedl změnu;
  • stav svítidel – před výměnou je vhodné zkontrolovat stav svítidla, který musí umožnit provoz LED náhrady po dobu jejího života;
  • dodržení závazných norem – kompaktní zářivky se obvykle používají v prostorech, na které se vztahují závazné normy (obvykle ČSN EN 12464-1) a po náhradě je nutné zkontrolovat dodržení světelně technických parametrů;
  • stmívání – většina existujících LED náhrad nelze stmívat a nejsou určeny pro předřadníky umožňující stmívání.

Doporučení

Náhrady za kompaktní zářivky bez integrovaného předřadníku jsou stále relativní novinkou. Před návrhem a použitím je vhodné zajistit pilotní projekt menšího rozsahu a vhodné dodací podmínky.

Náhradu kompaktních zářivek bez integrovaného předřadníku je vhodné porovnat s opatřením celkové rekonstrukce osvětlovací soustavy (výměna stávajících svítidel za LED svítidla).

Ekodesign

Od roku 2017 platí dle nařízení č. 245/2009 zákaz uvádění na trh dvoukolíkových kompaktních zářivek (pracující s elektromagnetickým předřadníkem). Dotčené zářivky jsou stále dostupné ze skladových zásob. Nahradit je lze nicméně buď LED náhradou nebo je nutné vyměnit celé svítidlo.
