■ Označení patice
2G11 (čtyřkolíkové)
■ Označení typů na trhu
| Zářivka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | Dulux L | Dulux L LED HF |
| Philips | Master PL‑L | CorePro LED PLL |
■ Výkonové řady kompaktních zářivek 2G11
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 18 | 1200 |
| 24 | 1800 |
| 36 | 2900 |
| 40 | 3500 |
| 55 | 4800 |
| 80 | 6000 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se především lišit dle parametru náhradní teploty chromatičnosti (vyšší teploty mají obvykle o něco vyšší světelný tok), v tabulce jsou uvedeny primárně hodnoty pro 3000 K.
■ Dostupné LED náhrady pro 2G11
| Příkon (W) | Světelný tok (lm) |
|---|---|
| 7,0 | 900 |
| 18,0 | 2070 |
| 24,0 | 3000 |
| 16,5 | 2000 |
| 24,0 | 3200 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků kompaktních zářivek.
Náhrady pro patici 2G11 jsou dostupné pouze pro práci s elektronickým předřadníkem (typ HF).
■ Příkon
Kompaktní zářivky s paticí 2G11 jsou provozovány nejčastěji s elektronickým předřadníkem. K příkonu zářivky je třeba vždy připočítat ztrátový výkon na elektronickém předřadníku. Pokud není známý typ, je možné výkon zářivky vynásobit přibližným koeficientem 1,1. Příklad: svítidlo s 24W zářivkou má přibližný celkový příkon 26,4 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 18 W má příkon 18 W.

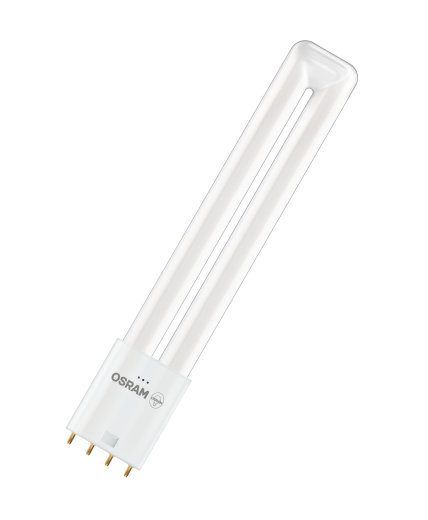

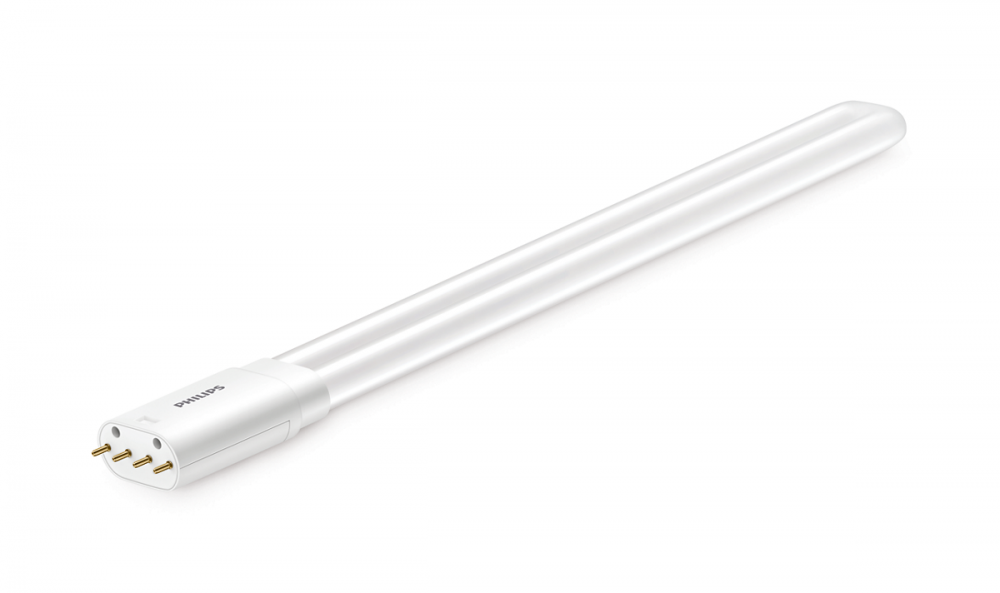

■ Fotka
 |
 |
■ Porovnání zářivky a LED náhrady
| zářivka | LED | |
|---|---|---|
| měrný výkon (se započtením předřadníku) | cca 60-70 lm/W | cca 120-130 lm/W |
| potenciál úspory | - | cca 50 % |
■ Ekonomické zhodnocení
Vstupní parametry: příkon zářivky včetně elektronického předřadníku 26,4 W, příkon LED náhrady 18 W, cena LED náhrady 550 Kč.

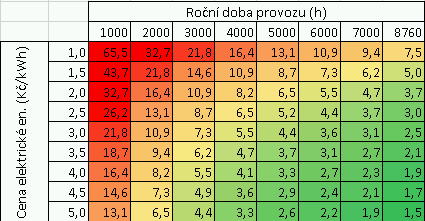

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
