■ Označení patice
G24d (dvoukolíkové)
■ Označení typů na trhu
| Zářivka | LED náhrada | |
|---|---|---|
| Osram / Ledvance | Dulux D | Dulux D LED EM |
| Philips | Master PL‑C (2 pin) | CorePro LED PLC 2P |
■ Výkonové řady kompaktních zářivek G24d
| Výkonová řada (W) | Světelný tok (lm) |
|---|---|
| 10 | 600 |
| 13 | 900 |
| 18 | 1200 |
| 26 | 1800 |
Výrazně jsou označeny typy, u kterých lze předpokládat LED náhradu dostupnou na trhu (ve smyslu stejného či vyššího světelného toku LED náhrady).
Poznámka: Světelný tok je přibližný, může se především lišit dle parametru náhradní teploty chromatičnosti (vyšší teploty chromatičnosti mají obvykle o něco vyšší světelný tok), v tabulce jsou uvedeny primárně hodnoty pro 3000 K.
■ Dostupné LED náhrady pro G24d
| Příkon (W) | Světelný tok (lm) |
|---|---|
| 4,5 | 475 |
| 5,0 | 550 |
| 6,5 | 650 |
| 7,0 | 640 |
| 8,5 | 950 |
| 10,0 | 920 |
Poznámka: Nabídka na trhu LED náhrad se dynamicky mění. Pro konkrétní aplikaci je vhodné najít konkrétní typ dostupný na trhu. Tabulka slouží jako přehledová ukázka možností náhrad světelných toků kompaktních zářivek.
■ Příkon
Kompaktní zářivky s paticí G24d jsou provozovány s elektromagnetickým předřadníkem (na rozdíl od G24q). K příkonu zářivky je tedy třeba vždy připočítat ztrátový výkon na elektromagnetickém předřadníku. Pokud není známý typ, je možné výkon zářivky vynásobit koeficientem 1,2. Příklad: svítidlo s 13W zářivkou má přibližný celkový příkon 15,6 W.
Příkon svítidla s LED náhradou lze uvažovat stejný, jako je příkon LED náhrady. Příklad: svítidlo s LED náhradou 8,5 W má příkon 8,5 W.

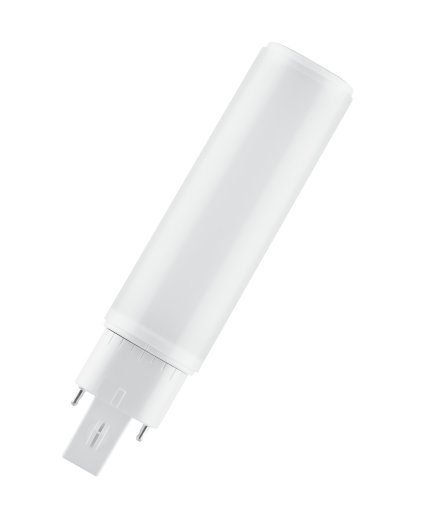

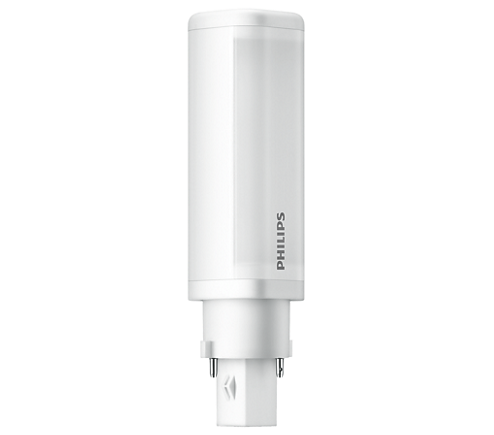

■ Fotka
 |
 |
■ Porovnání zářivky a LED náhrady
| zářivka | LED | |
|---|---|---|
| měrný výkon (se započtením předřadníku) | cca 50-55 lm/W | cca 90-110 lm/W |
| potenciál úspory | - | cca 50 % |
■ Ekonomické zhodnocení
Vstupní parametry: příkon zářivky včetně elektromagnetického předřadníku 15,6 W, příkon LED náhrady 8,5 W, cena LED náhrady 220 Kč.

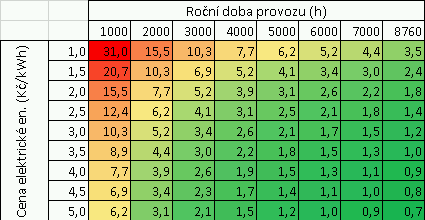

V tabulce je citlivostní analýza prosté doby návratnosti (v rocích) v závislosti na ceně elektrické energie a roční době provozu. Uvažuje se pouze úspora nákladů na elektrickou energii, nikoliv úspora práce a není kalkulována ani úspora z delší doby života LED náhrady (tyto úspory jsou malé a jsou zanedbány).
Poznámka: cena LED náhrady se může měnit.
